Обмерные работы методом лазерного сканирования стадиона «Санкт-Петербург Арена» для целей исследования строительных конструкций

Специалисты компании АО «Союзгипрозем» выполнили работы по лазерному сканированию стадиона «Санкт-Петербург Арена» с целью определения возможных отклонений строительных конструкций относительно проектного положения.

Стадион «Санкт-Петербург», также известный как «Санкт-Петербург Арена», «Зенит Арена» и «Крестовский», расположен в западной части Крестовского острова на месте бывшего стадиона имени С.М. Кирова. Автором проекта является японский архитектор Кисё Курокава. Строительство стадиона началось в 2007 году и продолжалось десять лет.

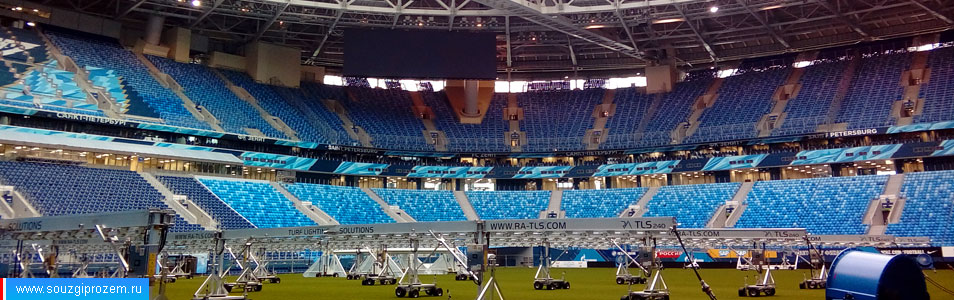

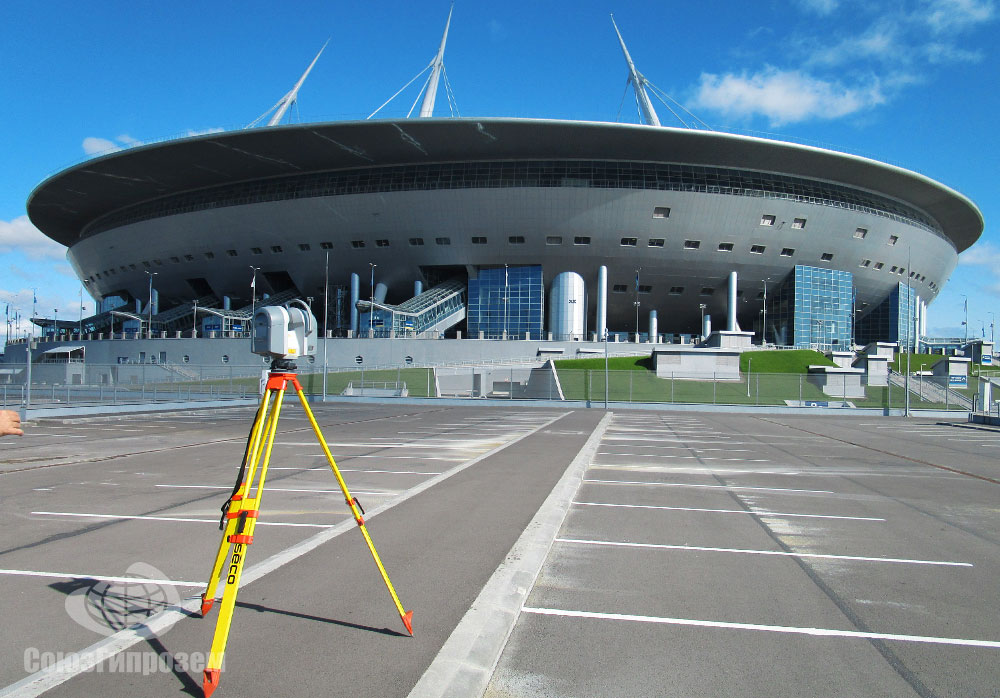

На стадионе «Санкт-Петербург Арена» во время лазерного сканирования

Выполнение обмерных работ на объекте

В сентябре 2017 года компанией «Союзгипрозем» был выполнен комплекс обмерных работ по объекту: «Футбольный стадион в западной части Крестовского острова». Национальный исследовательский Московский государственный строительный университет (НИУ МГСУ), выступивший Заказчиком проекта, поставил задачу получить цифровую модель стадиона для анализа местоположения несущих конструкций.

Лазерное сканирование выполнялось специалистами нашей компании с помощью универсальной наземной сканирующей системы Trimble TX8. В ходе выполнения полевых работ количество станций лазерного сканирования составило 150. Обмерные работы на объекте были выполнены в общей сложности за десять дней.

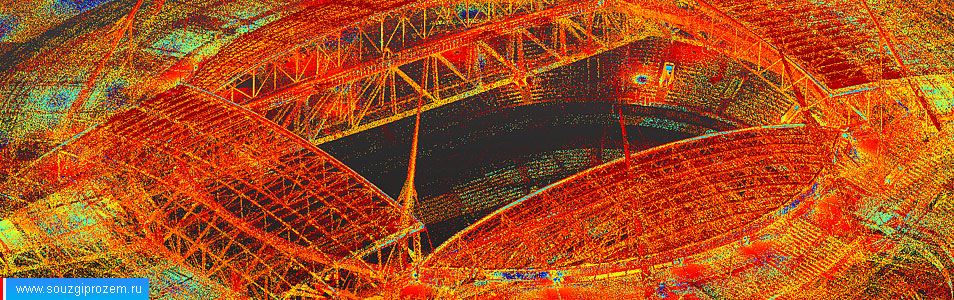

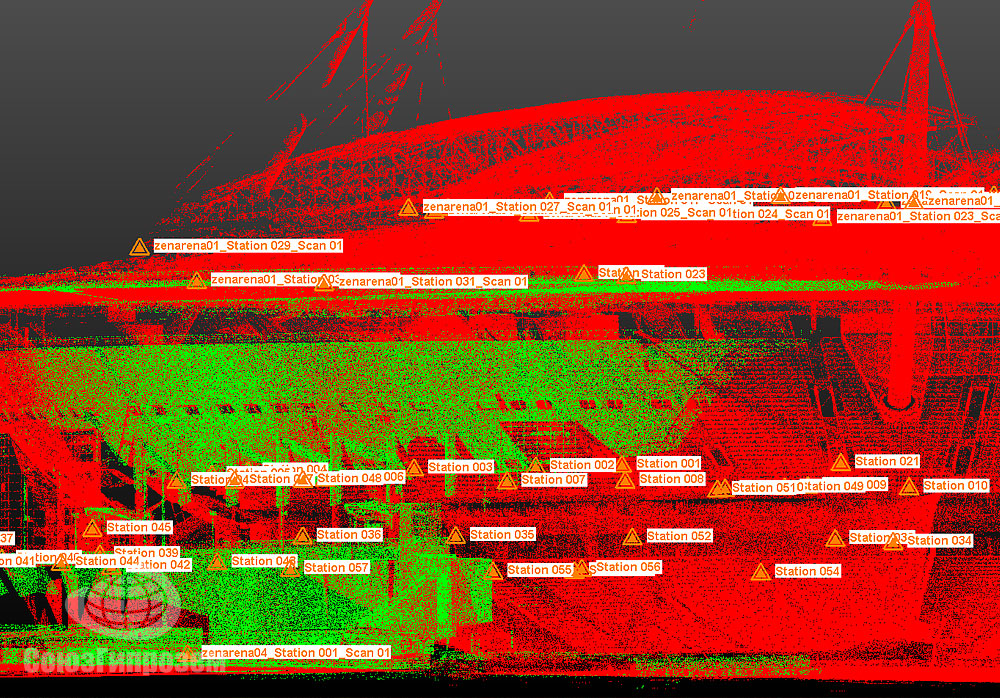

Фрагмент сшитого облака точек стадиона «Санкт-Петербург Арена», полученного по данным лазерного сканирования

Анализ местоположения несущих конструкций по обмерной точечной модели

Далее в ходе камеральной обработки была произведена сшивка сканов, в результате чего было получено единое облако точек стадиона. После этого нашими специалистами была выполнена очистка облаков точек от «лишних» элементов, не относящихся непосредственно к объекту работ. Далее, делая подрезку облаков точек на различных частях сооружения, было произведено выделение исследуемых объектов.

После этого по данным элементам были произведены геометрические построения, позволившие проконтролировать соответствие конструкций стадиона проектной документации.

По результатам выполненной работы специалисты предприятия АО «Союзгипрозем» получили объективную и наглядную информацию по состоянию местоположения конструктивных элементов стадиона.

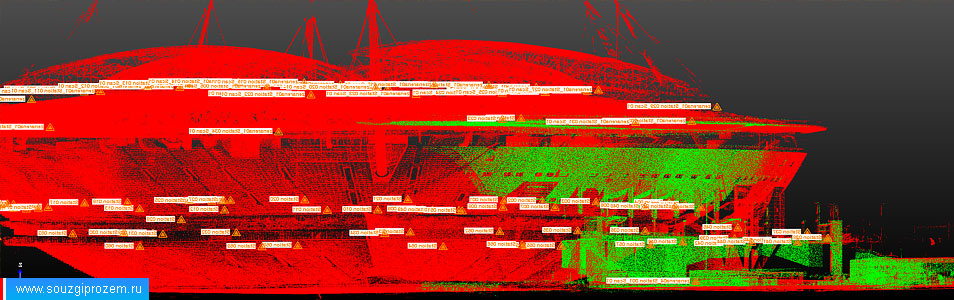

Общий вид сбоку точечной модели стадиона «Санкт-Петербург Арена»

Специалисты предприятия АО «Союзгипрозем» имеют большой опыт проведения инженерных изысканий и обмерных работ на различных объектах гражданского строительства, производя архитектурные и строительные обмеры. При выполнении обмерных работ сотрудники нашей компании применяют технологию трёхмерного лазерного сканирования, а по результатам съёмки проводится построение обмерных чертежей, 3D моделирование, исследование и анализ строительных конструкций. В нашем распоряжении имеется всё необходимое и самое современное оборудование, позволяющее выполнять обмерные работы с высоким качеством и в сжатые сроки.

Краткая информация

Время:
август — сентябрь 2017 года
Место:
Санкт-Петербург
Цель:
произвести обмерные работы для анализа строительных конструкций
Результаты:
точечная модель стадиона, таблицы и схемы
Объём работ:
стадион вместимостью более 56 тысяч зрителей,
150 точек стояния 3D сканера
Сроки:
полевой этап — 10 дней,
камеральный этап — 20 дней
Специалисты:
полевой этап — 2 чел.,
камеральный этап — 2 чел.
Оборудование:

Изображения:

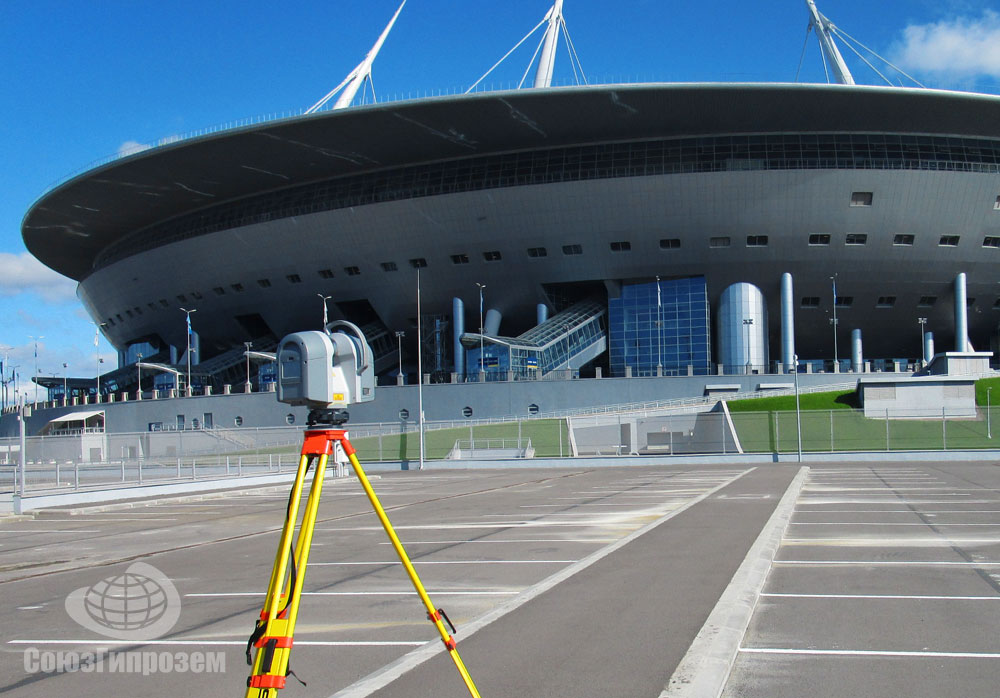

  • Лазерное сканирование стадиона «Санкт-Петербург Арена»

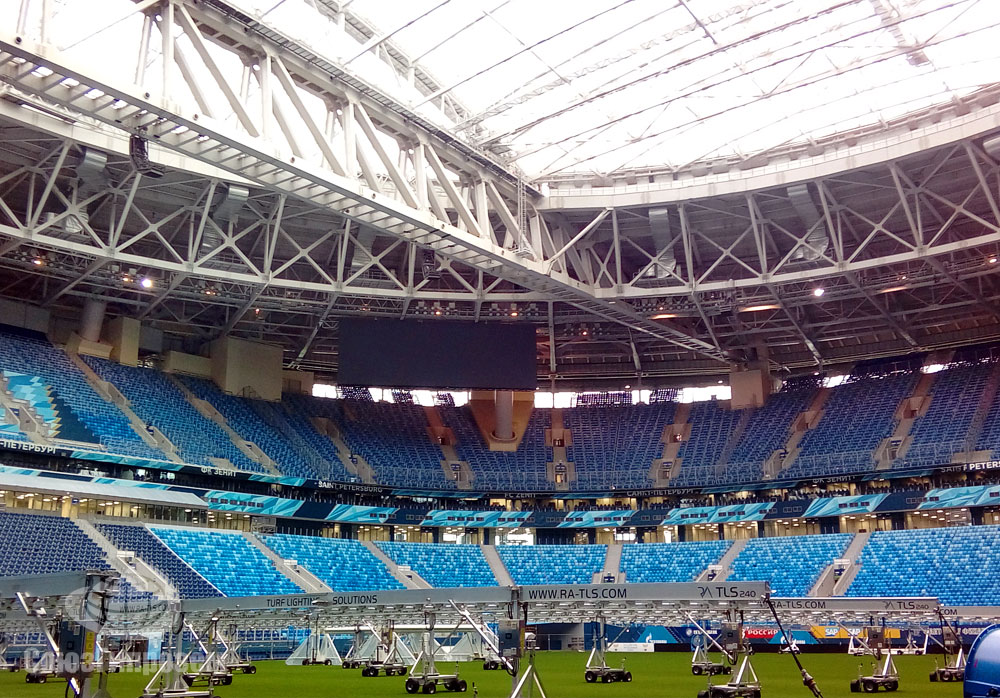

  • На стадионе «Санкт-Петербург Арена» во время 3D сканирования

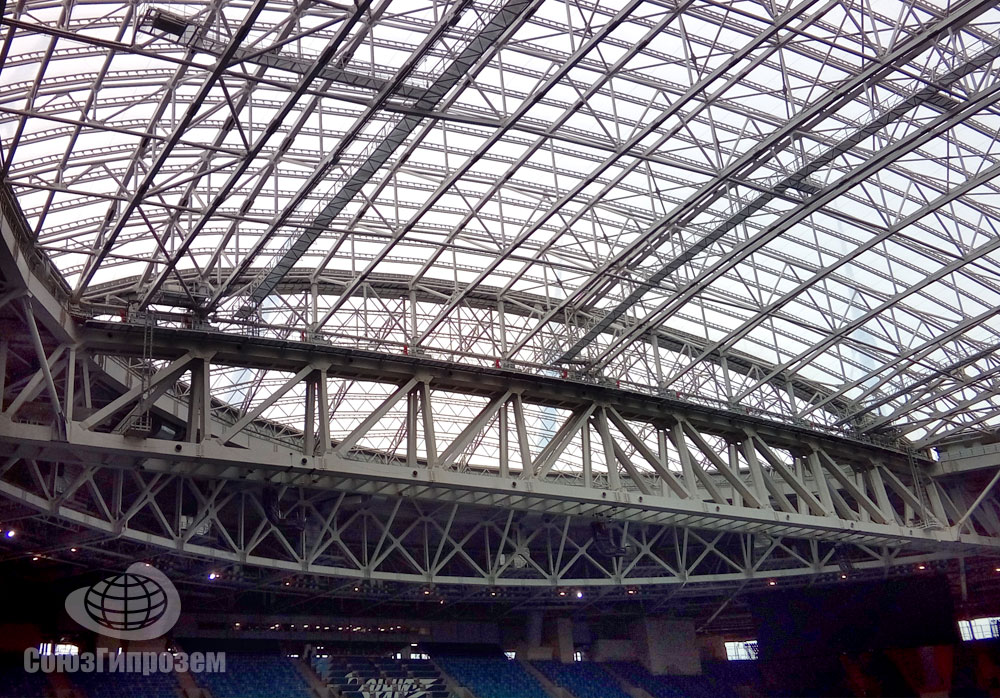

  • Под крышей стадиона во время лазерного сканирования
  • Под крышей стадиона «Санкт-Петербург Арена» во время 3D сканирования

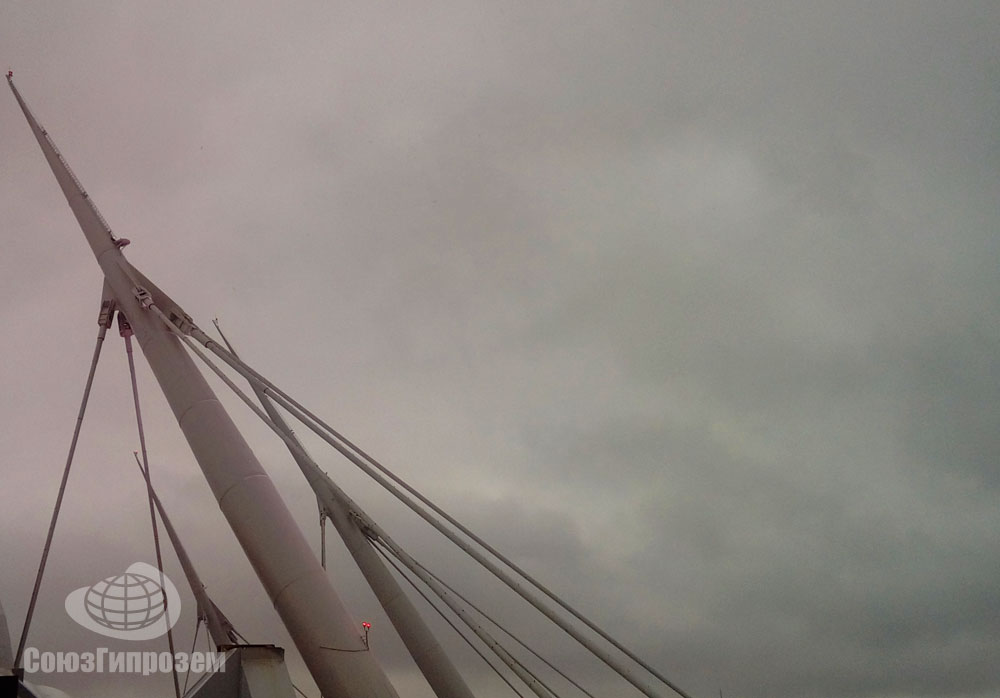

  • Один из восьми пилонов стадиона, на которых держится крыша
  • Лазерное сканирование стадиона «Санкт-Петербург Арена»

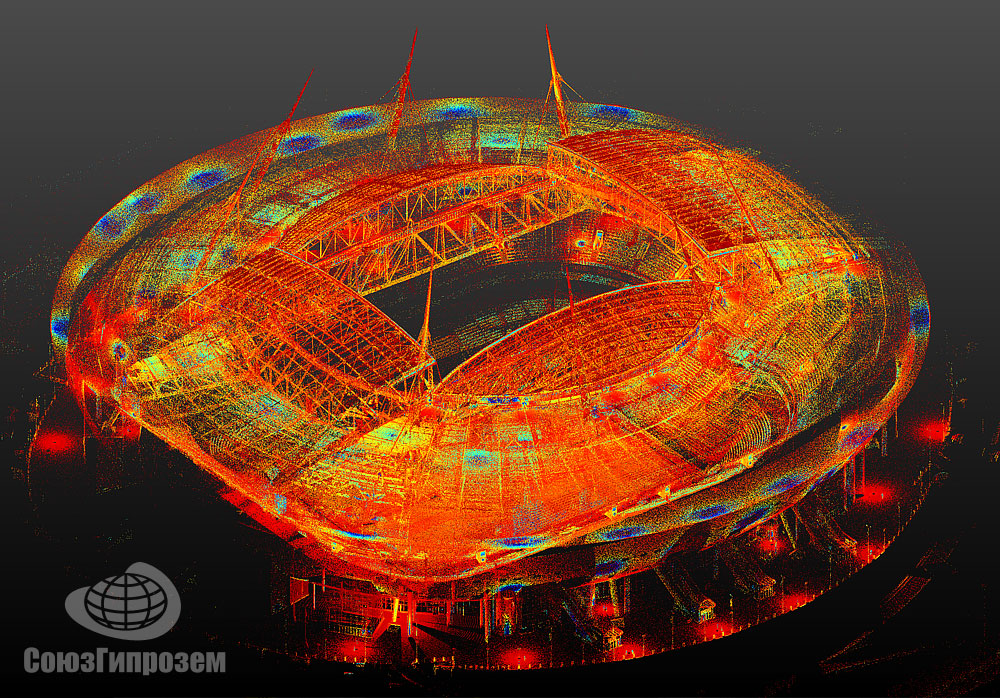

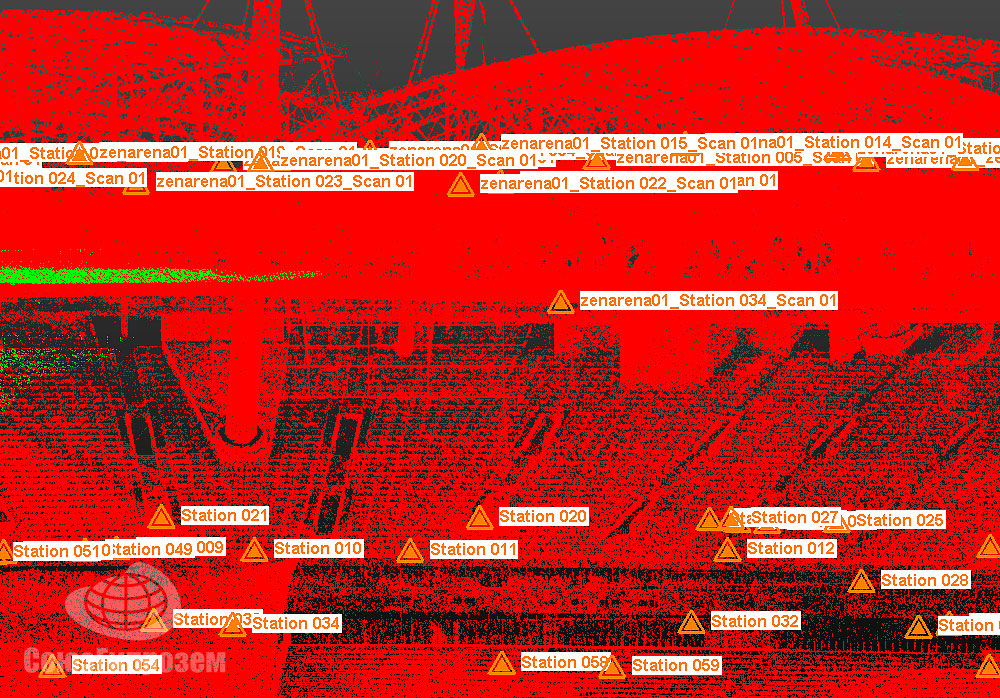

  • Сшитое облако точек стадиона «Санкт-Петербург Арена»

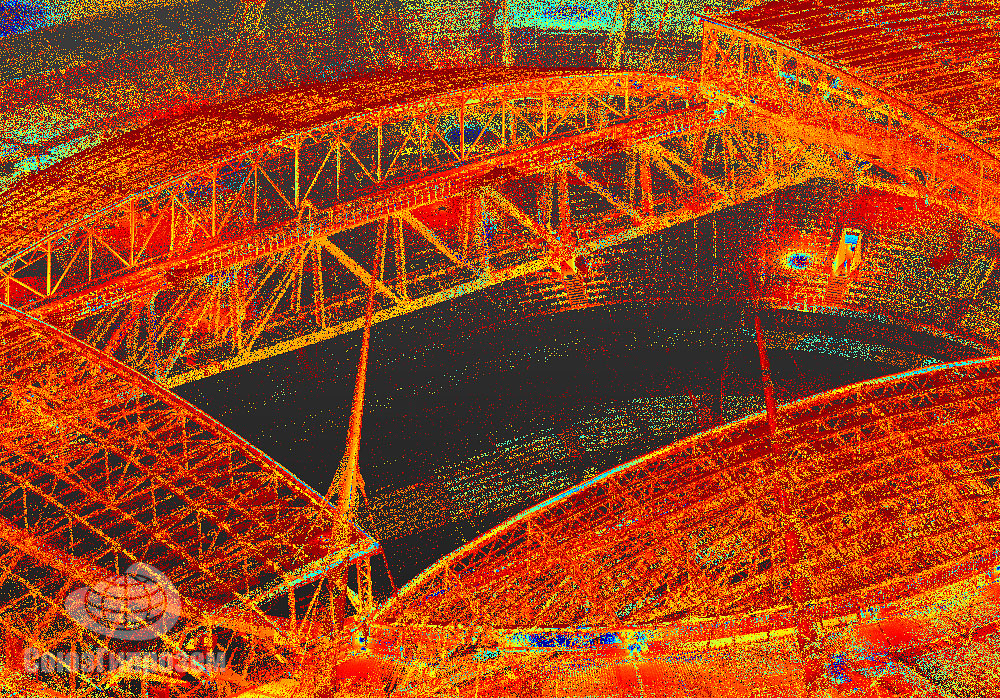

  • Увеличенный фрагмент облака точек лазерного сканирования стадиона
  • Вид облака точек стадиона сбоку
  • Увеличенный фрагмент облака точек стадиона «Санкт-Петербург Арена»

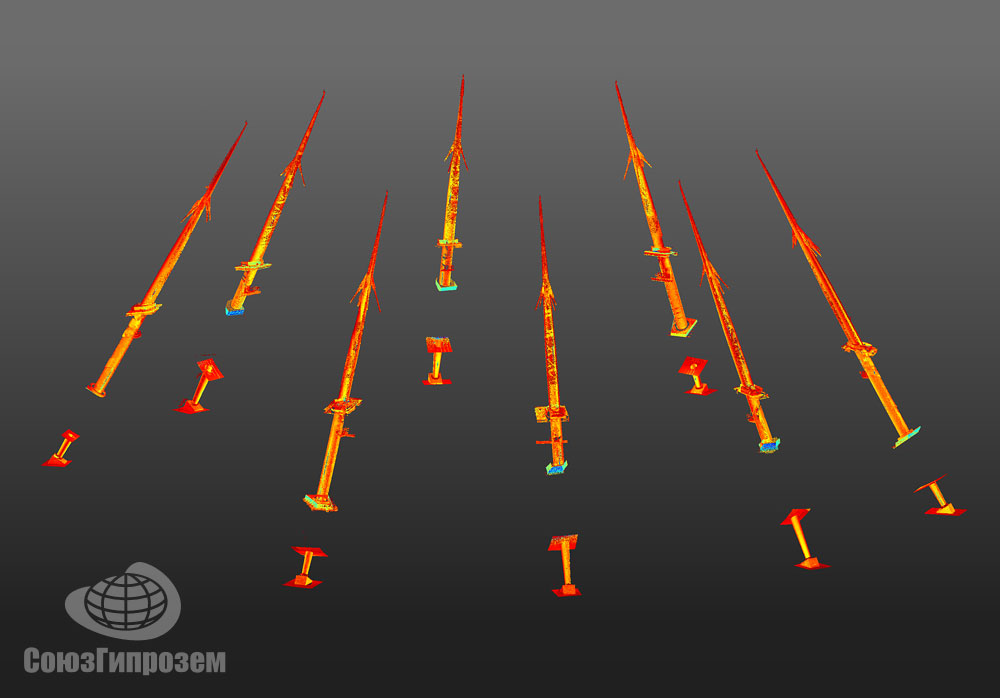

  • Подрезанное облако точек для исследования пилонов

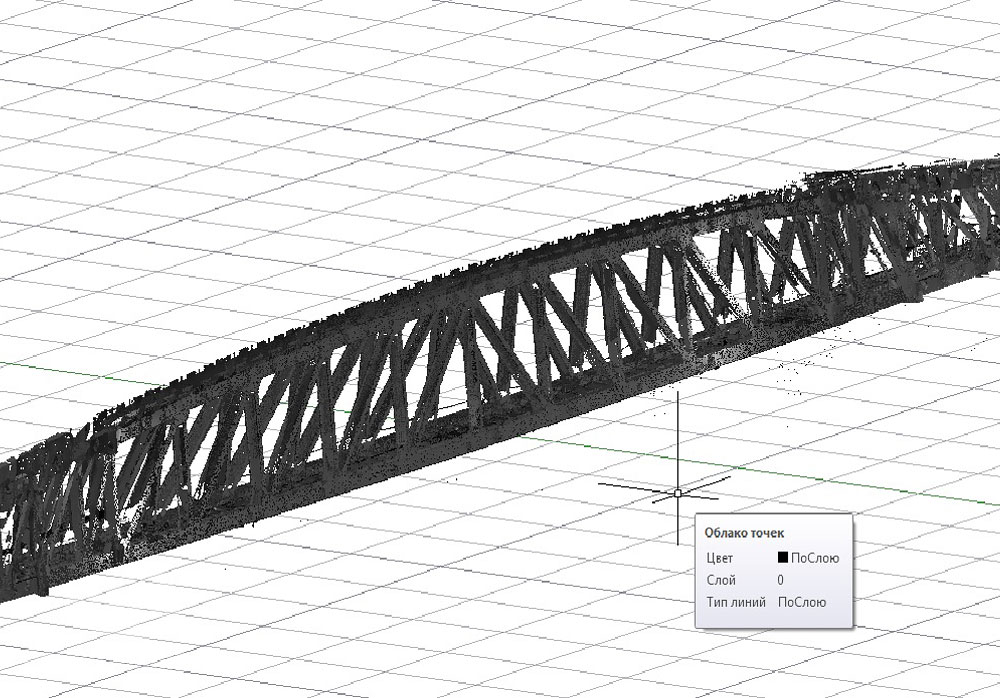

  • Подрезанное облако точек для исследования фермы

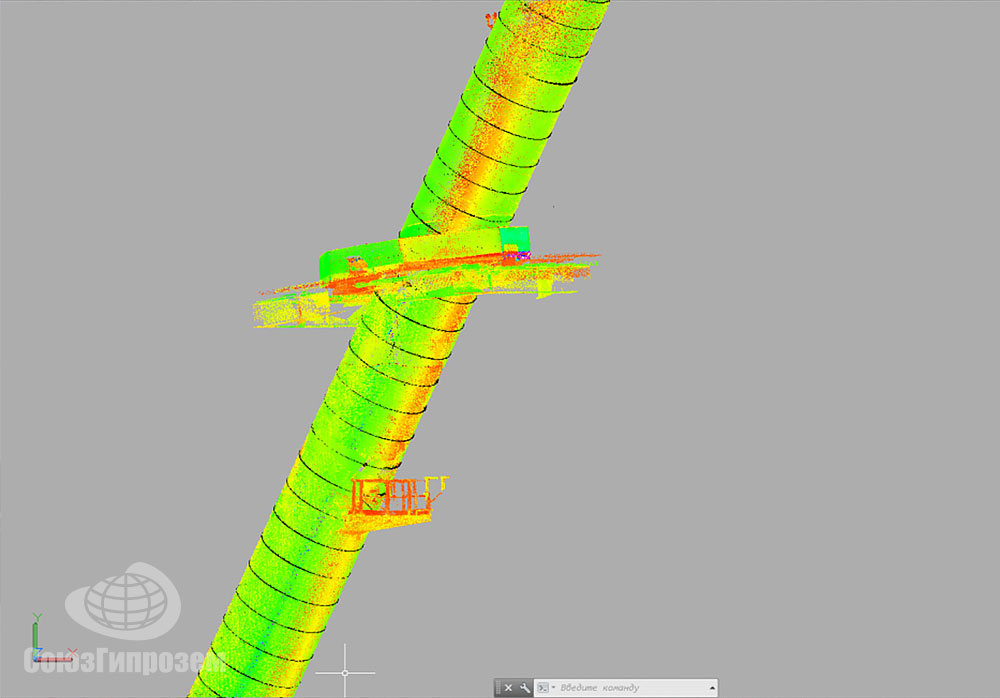

  • Определение оси пилона посредством определения центра сечений
